• BC312 reparation

    Bonjour , deux dépannage cette semaine !!!! C'est l'occasion de deshabiller le BC312 de la station.
    Panne constatée : plus de reception , mais du souffle et de la BF, le bfo fonctionne.

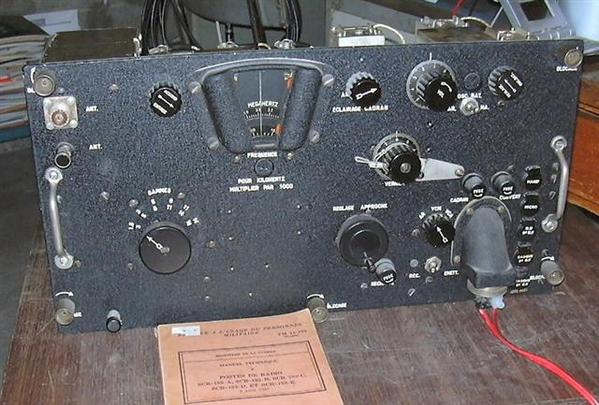

    voilà la bête :

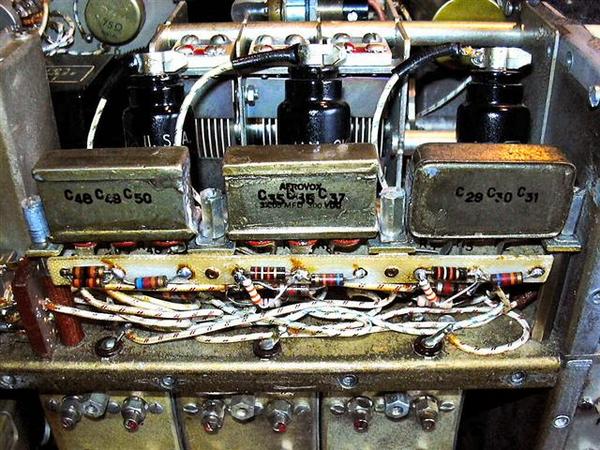

    Quelques photos de l'interieur

































      c'est de la construction serieuse et lourde !!!!!

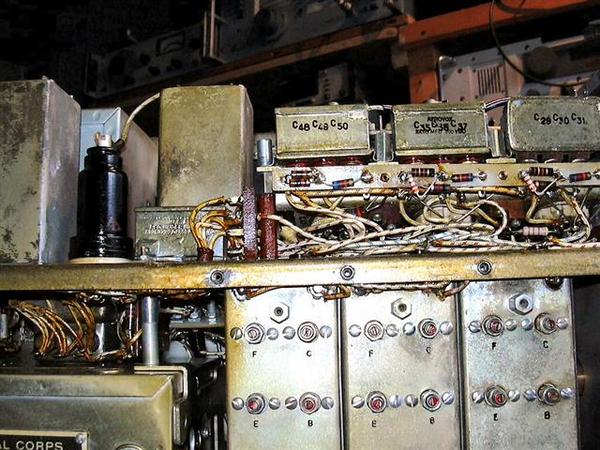

      Vue de l'arrière du BC312

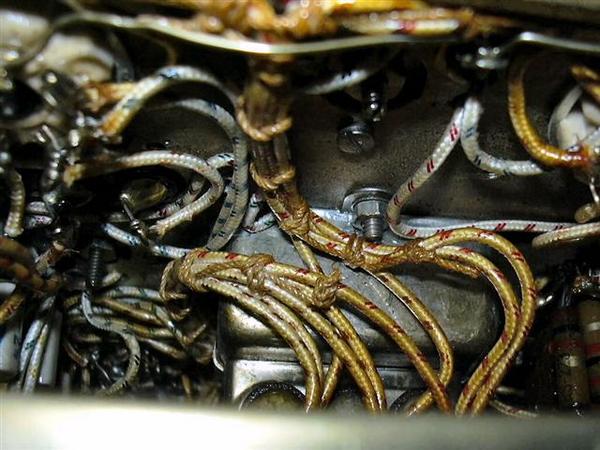

      Cablage fil gainé de coton avec des reperes de couleur .

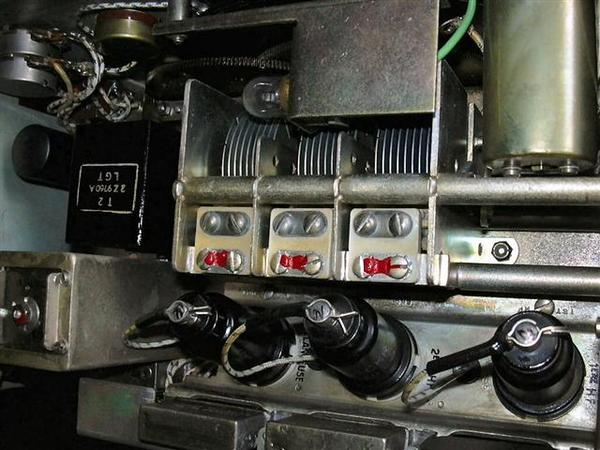

     La démultiplication , quel pignon !!!!! C'est pas du coréen !!!!

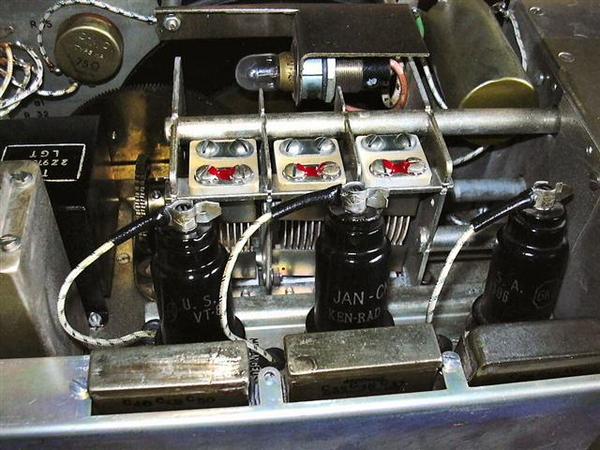

      Et enfin , la lampe en cause , la 6C5 triode de l'oscillateur du changement de fréquence .

     Méthode employée ............celle du tournevis!!!!!
    on touche les tetons des lampes et on écoute si, cela produit une ronflette!!!!
    Les 2 lampes MF : OK , le changement de fréquence OK
    les 2 hf ......rien . Vérification des tensions ...;OK.

    Cherchons ailleurs et on trouve une lampe froide ......coupure du filament!!!! la 6C5


      Voilà la fautive et elle parait toute neuve !!!!

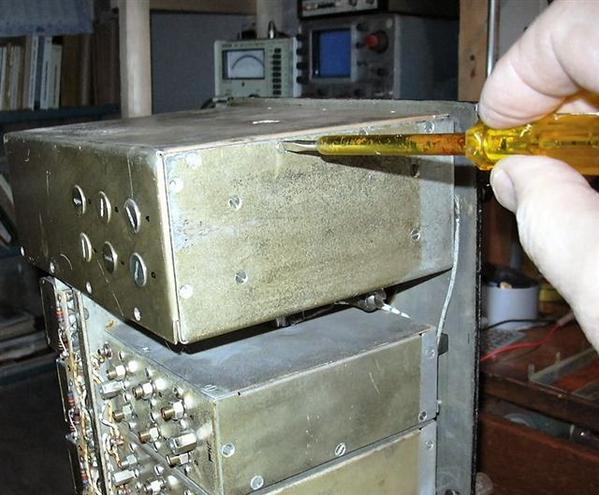

    25 petites vis à remettre avant le retour à la station!!!!







































      A bientôt

    Chris
