• SDR Softrock 40 V6

    Bonjour
    Apres un long moment passé a du bricolage je vous présente ma dernière réalisation.
    Il s'agit d'un recepteur piloté par un logiciel (SDR)  qui connait un engouement sans précédent
    outre-atlantique .
    Un coup de tête , un mel et je commande le kit .

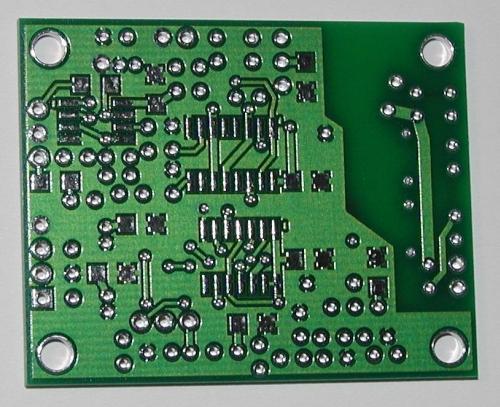

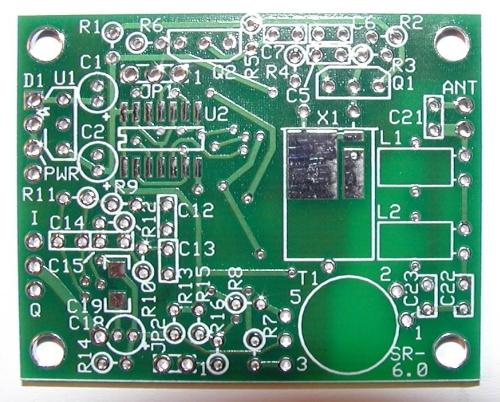

    Quelques jours apres je le reçois et decouvre le minuscule circuit imprimé :
































































      Un moment de panique car il y a des CMS  ; 10 condos de 0,1 microfarad et 4 circuits intégrés.
    Les resistances sont des 1% donc à vérifier au conroleur .
    Le montage se passe sans trop de probleme si on dispose d'un fer à souder avec une panne
    tres fine , et une bonne loupe !!!!!
    La seule difficultée est la soudure des Circuits intégrés !!!!!!  Un matin de préférence , sans trembler!!!!  et avec de la tresse pour enlever le surplus .

    Avant la mise sous tension , vérification des soudures et Hop , cela fonctionne

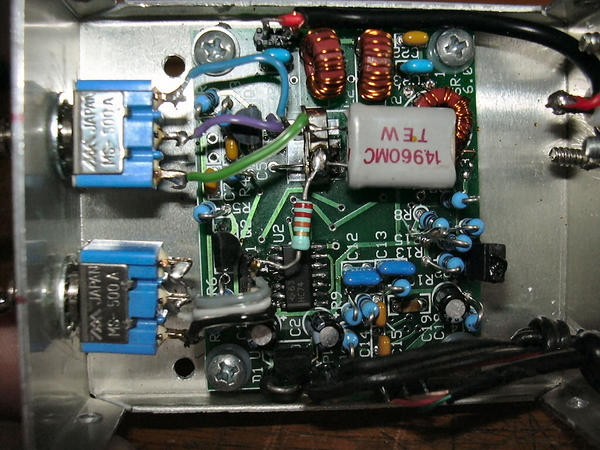

    Softrock 40 V6 mods F6CNK

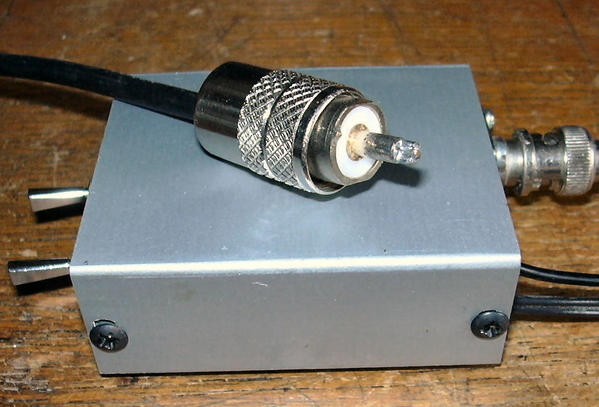

       L'ensemble est tres petit , comme une petite boite d'allumettes !!!!




    Softrock 40 V6 F6CNK  (1)






      Softrock 40 V6 enclosure
































      Et voilà le schéma :





    Softrock 40 V6 Schematic

































      Modifications faites :

      Deux quartzs commutés celui d'origine et un de 14.960 pour écouter la portion 3.750 Mhz
      Un résistance de 22K soudée sur R6

      Avantages :
      Une reception extraordinaire avec un nombre mini de composants (digne du FT1000)
      Multimodes
      Possibilté d'enregistrer

     Inconvénients ;
      Actuellement piloté par quartz , il faudra monter un VFO DDS
      Des frequences images nombreuses
      Une carte son à changer pour bénéficier d'une plus grande couverture  en frequence .


    Logiciel :

    Celui qui va bien :
    PowerSDR 1.6.3  pour softrock



























    Pour  terminer , voila le softrock en position sur le commutateur !!!!






    Softrock 40  final














































     Je suis à votre disposition pour d'autres renseignements .
    73 s de Chris
    F6CNK
